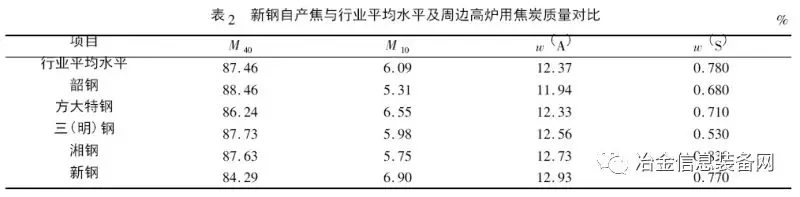

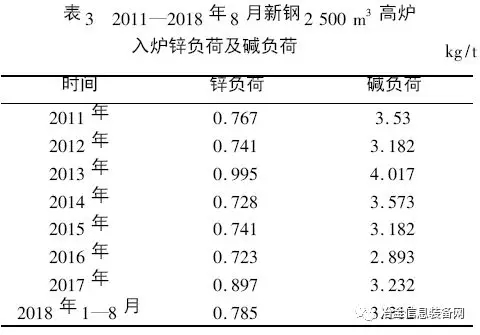

1． 5 造渣制度不穩(wěn)定

    受經(jīng)濟(jì)爐料冶煉的影響，新鋼2 500 m3 高爐入爐鐵料品種多，造成入爐品位低、渣系不穩(wěn)定，主要表現(xiàn)如下:

1) 礦石品位低，渣量大，入爐綜合品位為55%左右;

2) 鋁負(fù)荷高，終渣中Al2O3的質(zhì)量分?jǐn)?shù)平均為15. 5%，***高時(shí)超過了17%，屬于高鋁渣冶煉，導(dǎo)致高爐爐渣黏稠，料柱透氣、透液性惡化，壓差上升，***終造成爐內(nèi)兩股氣流不穩(wěn)定，渣皮頻繁脫落;

3) 由于燒結(jié)礦中MgO 和Al2O3含量波動(dòng)的影響，高爐爐渣中R 2，R 3，R 4大幅度波動(dòng)，使氧化鎂與三氧化二鋁的比例波動(dòng)范圍在0. 42 ～ 0. 62，終渣鎂鋁比波動(dòng)大對(duì)提高煤氣利用率及降低消耗非常不利。

2 措施

2． 1 穩(wěn)定合適的爐渣堿度

針對(duì)燒結(jié)礦成分波動(dòng)較大的情況，加強(qiáng)了與燒結(jié)工序的溝通，要求燒結(jié)廠根據(jù)高爐冶煉的需要將燒結(jié)礦的化學(xué)成分控制在合理范圍，同時(shí)結(jié)合新鋼2 500 m3 高爐的生產(chǎn)經(jīng)驗(yàn)及原燃料條件，制定了適宜的造渣制度。

1) 在爐況相對(duì)穩(wěn)定順行的前提下，將爐渣堿度控制如下: 二元堿度為1. 2 ～ 1. 25 倍、三元堿度為1. 4 ～ 1. 44 倍、四元堿度為0. 99 ～ 1. 02 倍，以保證爐渣有足夠的脫硫能力。

2) 當(dāng)高爐爐況不順或爐溫波動(dòng)較大時(shí)，將爐渣堿度控制在較低水平。

2． 2 控制渣中合理的氧化鎂與三氧化二鋁之比

    在高爐冶煉中，Al2O3一直是被非常重視的重要爐渣成分。Al2O3含量高，爐渣黏度增大，需要消耗更多的熱量來保證爐渣具有良好的流動(dòng)性，對(duì)降低消耗、活躍爐缸很不利。當(dāng)渣中Al2O3的質(zhì)量分?jǐn)?shù)超過16%時(shí)，應(yīng)保證爐渣中的MgO 含量來調(diào)整由于Al2O3含量過高而導(dǎo)致的對(duì)爐渣黏度、熔點(diǎn)及脫硫能力產(chǎn)生的不利影響。結(jié)合近年來的生產(chǎn)實(shí)踐，新鋼2 500 m3高爐在高Al2O3含量的條件下，除了要控制合適的堿度、氧化鎂與三氧化二鋁之比外，***重要的是要通過提高爐缸熱度( 即保證鐵水物理熱不低于1 500 ℃，將氧化鎂與三氧化二鋁之比控制在0. 46 ～ 0. 56) 來改善渣系的流動(dòng)性，既要保證爐渣有足夠的脫硫能力，又要保證爐渣有良好的透氣、透液性，從而緩解大渣比、高Al2O3含量爐渣對(duì)爐內(nèi)透氣性的不利影響，維持高爐在重負(fù)荷下的長期穩(wěn)定順行。



2． 3 保證高風(fēng)溫、高頂壓、高富氧率

1) 在低品位、大渣比的情況下，要保證熱風(fēng)溫度不低于1 220 ℃。高風(fēng)溫提高了風(fēng)口前理論燃燒溫度，改善了爐缸活躍程度，提高了渣鐵物理熱，有利于促進(jìn)爐況順行。

2) 根據(jù)理論計(jì)算，頂壓每提高0. 01 MPa，可以提高冶煉強(qiáng)度2% 左右，有利于低硅冶煉。新鋼煉鐵從2012 年實(shí)施低成本戰(zhàn)略以來，在2 500 m3 高爐爐況穩(wěn)定的條件下，不斷進(jìn)行了試驗(yàn)摸索，逐步提高了爐頂壓力，目前頂壓穩(wěn)定在225 kPa 左右，***高可達(dá)235 kPa，逐步接近了設(shè)計(jì)水平( 240 kPa) 。

3) 在綜合入爐品位低、冶煉風(fēng)量相對(duì)較小且渣量大的情況下，為增加風(fēng)量和改善透氣性，同時(shí)保證煤比的提高，采取了提高富氧率的措施。新鋼2 500 m3高爐富氧率長期穩(wěn)定在3. 3%以上，這一指標(biāo)在行業(yè)內(nèi)也是排在前列的。富氧率提高后，風(fēng)口理論燃燒溫度升高，提高了煤粉置換比，為提高煤比、降低焦比創(chuàng)造了條件。

2． 4 增配周邊低品位高硅塊礦

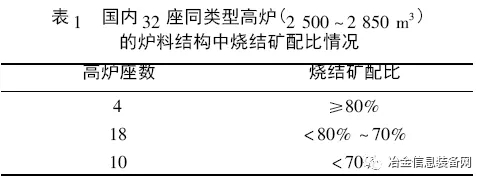

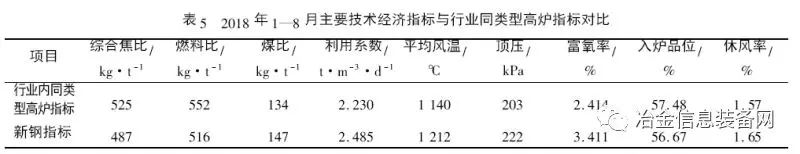

從鐵礦石的資源戰(zhàn)略及成本角度來考慮，新鋼2 500 m3 高爐使用了少量天然塊礦來調(diào)劑爐料結(jié)構(gòu)，從而保證了爐料結(jié)構(gòu)中高比例燒結(jié)礦的使用。特別是當(dāng)燒結(jié)礦中Al2O3含量較高時(shí)，增加了低品位高硅塊礦的使用比例來降低爐渣中Al2O3含量。目前，新鋼2 500 m3高爐爐料結(jié)構(gòu)中，天然塊礦比例占6%左右，而行業(yè)內(nèi)平均塊礦的配比約為12% 左右，從改善高爐料柱透氣性的角度來看，新鋼2 500 m3高爐當(dāng)前的爐料結(jié)構(gòu)更有利于高爐爐況的長期穩(wěn)定順行。目前新鋼2 500 m3 高爐使用的鐵礦質(zhì)量情況見表4。
